Antena CB27MHz casera: Guía definitiva para DIY

En el mundo de la radioafición CB27MHz, la antena es el componente que marca la diferencia entre una señal débil y comunicaciones nítidas. Con una antena CB27MHz casera puedes ahorrar dinero, aprender los fundamentos de la radiofrecuencia y adaptar el diseño a tu entorno. Esta guía detalla cinco proyectos contrastados, desde la sencilla helicoidal hasta la versión mejorada T2LT y su variante Maripili, con instrucciones de montaje y consejos de ajuste para conseguir un ROE inferior a 1,3:1.

¿Por qué elegir una antena CB27MHz casera?

  • Coste ajustado: PVC, aluminio y cable coaxial son fáciles de encontrar o reciclar.
  • Personalización total: adapta longitud, ganancia y posición según tus necesidades.
  • Conocimientos prácticos: dominarás el ajuste de ROE y la construcción de choques de RF.
  • Satisfacción DIY: comunicarte con un equipo diseñado y ensamblado por ti.

Materiales básicos

  • Tubo de PVC de Ø 40 mm o caña de pescar como mástil ligero.
  • Cable RG-58 (5,26 m para media onda en 27 MHz) o cable de cobre esmaltado de 2,5 mm².
  • Varillas de aluminio (65 cm para radiales, 1,28 m para dipolos puntales).
  • Toroide FT-114 o similar para hacer el choque de modo común (balun 1:1).
  • Conector PL-259, abrazaderas y herramientas básicas (cinta, pelacables, bridas).

Proyectos DIY paso a paso

1. Antena helicoidal con tubo de PVC

  • Materiales: tubo PVC 2 m, 6 m de cable de cobre esmaltado, base metálica.
  • Montaje: enrolla el cable en hélice con 2 cm de separación, aísla el extremo superior y conecta vivo y malla al PL-259.
  • Ventaja: compacto, resistente al viento y transportable.

2. Dipolo plegable de aluminio

  • Materiales: dos varillas de 2,63 m (λ/2), balun 1:1 con toroide FT-114.
  • Montaje: une varillas en punto medio, conecta el balun y ajusta el ángulo (90–120°) para modificar el patrón de radiación.
  • Ventaja: ultraligero y óptimo para activaciones portátiles.

3. Ground-plane con radiales ajustables

  • Materiales: disco metálico Ø 20 cm, cuatro radiales de 65 cm.
  • Montaje: atornilla radiales al disco inclinados 45°, conecta el coaxial al centro y ajusta longitud para ROE ≤ 1,3:1.
  • Ventaja: ganancia omnidireccional y ROE muy bajo sin choque adicional.

4. Antena T2LT

  • Materiales: 5,26 m de RG-58, toroide FT-114, soporte (caña o mástil).
  • Montaje: pela 2,63 m para separar conductor y malla; el tramo no pelado hace de choque al enrollar 4–6 espiras en el toroide.
  • Ventaja: diseño ligero, sencillo de montar y ROE < 1,2:1.

5. Antena Maripili (variante de la T2LT)

La Maripili mantiene la misma estructura end-fed half-wave de la T2LT. La única modificación consiste en reforzar el drenaje de electricidad estática uniendo conductor y malla en dos puntos clave:

  • En la punta del radiador: conductor interior y malla del coaxial se juntan formando el punto de alimentación, lo que drena estática acumulada.
  • A mitad de la longitud: intercambio cruzado: el conductor de la sección superior conecta con la malla de la sección inferior, y viceversa.
  • Enlace al Video de YouTube de como se construye

Este cruce no altera la impedancia en 27 MHz y asegura un drenaje continuo de carga estática sin chispazos en el PL-259. Monta la antena en posición vertical o con ligera inclinación (sloper ≤ 20°) para mantener un patrón de radiación estable.

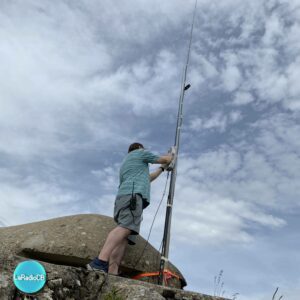

Antena CB27MHz casera LaRadioCB

Ajuste de ROE y calibración

Después del montaje, conecta un medidor de SWR en canal 19 y verifica el ROE con baja potencia. Ajusta la longitud de las espiras (helicoidal), radiales o cable pelado (T2LT/Maripili) hasta conseguir ROE ≤ 1,3:1, idealmente < 1,2:1.

  • Utiliza cinta autovulcanizante o ferritas en el coaxial para minimizar reflexiones.
  • Repite la medición tras lluvia o viento, ya que la tensión mecánica puede variar la resonancia.
  • Modifica en ± 2 cm la longitud para ajustar frecuencia ± decenas de kHz.

Mantenimiento y mejoras continuas

  • Revisa conexiones, aisladores y abrazaderas cada 6 meses.
  • Aplica spray anticorrosión en aluminio y cobre.
  • Experimenta ligeras variaciones de inclinación para optimizar cobertura según el entorno.

Caso técnico: optimización en Super Star 3900

En el vídeo “Antenas capítulo 7: Ganancia de recepción de emisoras CB27MHz” del canal LaRadioCB, Juan “37LRCB” muestra cómo, tras ajustar la ROE a 1,2:1 y activar filtros NB/ANL en una Super Star 3900 alimentada por un ground-plane, logró una señal clara de estaciones débiles sin recurrir a repetidores.

Conclusión para montar una antena CB27MHz casera

Con estos cinco proyectos tienes todo lo necesario para construir y ajustar tu antena CB27MHz casera. Desde diseños helicoidales hasta la Maripili end-fed mejorada, cada opción se adapta a distintos escenarios: portátil, base o uso urbano. Optimiza tu ROE, refuerza el drenaje de estática y disfruta de comunicaciones limpias hechas por ti.
